Prérequis : 1.4 Evènements | Tutoriel - Outils de Mesure LINA.
Accéder à Référentiel > Mesurer > Évènement :

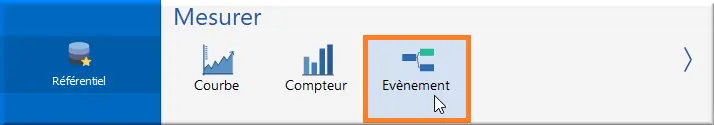

Figure 121 : Accès Évènement
- Sélectionner dans l’arborescence thématique le dossier Convoyeur_modulaire > Tasse ;
- Clic Nouveau ;
- Saisir le nom de l’évènement « Entrée d’une tasse ».
Dans l’onglet Acquisition :

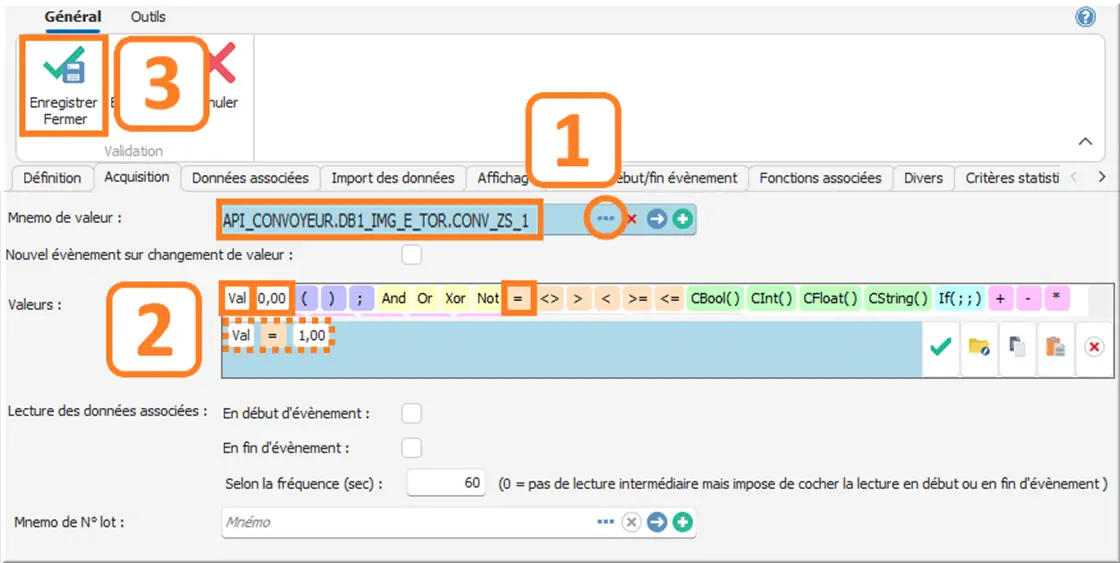

Figure 122 : Paramétrage acquisition évènement
- Mnémo de valeur : API_CONVOYEUR.DB1_IMG_E_TOR.CONV_ZS_1. Capteur 1, DB1.DBX06 ;
- Valeurs : Écrire la condition pour la génération de l’évènement :
- Clic le premier bouton "Val" pour prendre en compte le Mnemo de valeur du dessus ;
- Clic "=" ;
- Clic le second bouton "0,00". Saisir la valeur numérique 1.Valider ✓ le résultat :Val = 1,00
- Clic Enregistrer Fermer ✓💾.
- Résultat, à chaque déclenchement du capteur, un évènement se crée et se termine lors du retour à 0. Le bon fonctionnement de cet évènement est visible dans le menu Tous les menus > Mesurer > Suivi des évènements

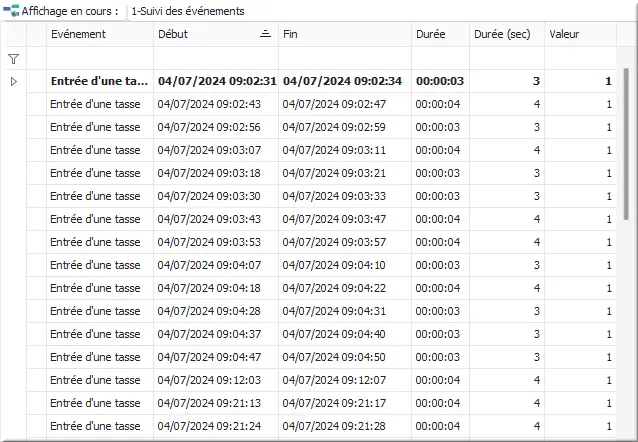

Figure 123 : Résultat de l'évènement
- Créer un autre évènement pour la mise en fonctionnement du convoyeur, solution à voir en annexe.
